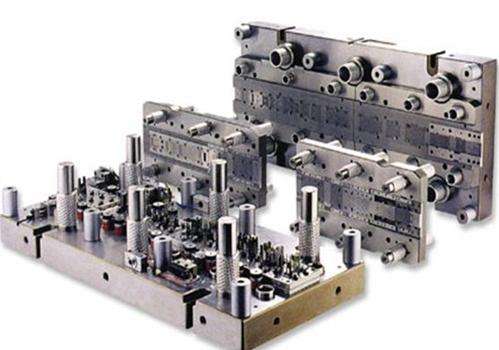

沖壓模具是模具的一大種類之一，沖壓模具注意應用于各大工業制造領域。所以說，沖壓模具對于我們來說是很重要的。不過，大家知道沖壓模具的組成部分有哪些嗎？接下來，就由青島巖天數控職業技術學校的老師來給大家詳細介紹一下。
沖壓模具組成部分
1、定位零件
它是確定材料或工序件在沖模中的正確位置，使沖壓件獲得合格質量要求的零件。屬于送進導向的定位零件有導料銷、導料板、側壓板等；屬于送料定距的定位零件有始用擋料銷、擋料銷、導正銷、側刃等；屬于塊料或工序件的定位零件有定位銷、定位板等。
2、導向零件
它的主要作用是保證凸模和凹模之間相互位置的準確性，保證模具各部分保持良好的運動狀態，由導柱、導套、導板等組成。
3、緊固零件
主要用來緊固、連接各沖模零件，如各種螺栓、螺釘、圓銷等。上述導向零件和支撐零件組裝后稱為模架。模架是整副模具的骨架，模具的全部零件都固定在它上面，并且承受沖壓過程中的全部載荷。模架的上模座通過模柄與壓力機滑塊相連，下模座用螺釘壓板固定在壓力機工作臺面上。
4、工作零件
它是直接與沖壓材料接觸，對其施加壓力以完成沖壓工序的零件。沖模的工作零件包括凸模、凹模及凸凹模，又稱為成型零件，它是沖模中最重要的零件。
5、壓料、卸料零件
這類零件起壓料作用，并保證把卡在凸模上和凹模孑L內的廢料或沖壓件卸掉或推（頂）出，以保證沖壓工作能繼續進行。
壓料板的作用是防止坯料移動和彈跳。卸料板的作用是便于出件和清理廢料。通常，卸料裝置是指把沖壓件或廢料從凸模上卸下來；推件和頂件裝置是指把沖壓件或廢料從凹模中卸下來。一般把裝在上模內的稱為推件：裝在下模內的稱為頂件。
6、支撐零件
它將上述各類零件連接和固定于一定的部位上，或?qū)_模與壓力機連接，它是沖模的基礎零件。主要包括上模座、下模座、固定板、墊板、模柄等。
看了上述內容，各位是不是也對沖壓模具有了一定認識了呢？大家若還想了解更多沖壓模具相關知識，那么大家可以來青島巖天數控職業技術學校報考沖壓模具設計專業，學校的專業老師將會為你指點迷津。
|
|
|
